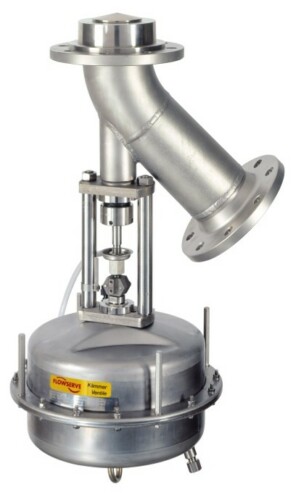

Flowserve Kämmer DrainFlow -säätöistukkaventtiilit

Tämä ainutlaatuinen venttiili on tyypillisesti käytössä pohjaputki-säiliösovelluksissa, joissa huuhtelu tai nesteen siirto on tarpeen. Venttiili kiinnittyy saumattomasti säiliöön, ja tulppa ulottuu säiliöön siten, että istuinrengas on saumattomasti säiliön sisäseinämän kanssa.

Venttiilin kompakti ja kevyt muotoilu on ihanteellinen säiliön alapuoliseen huoltoon.

Edut

  • Tiivistehitsattu vakiorakenne
  • Istuinrengas suunniteltu sopimaan säiliön ulostulomittoihin
  • Kompakti ja kevyt
  • Eri ulostulokulma
  • Soveltuu käyttökohteeseen

Tekniset tiedot

  • On-Off  pohjaventtiili, missä huuhtelu tai nesteen siirto on tarpeen
  • DIN: DN25/15 – DN200/150​, PN 10 – 40
  • ANSI: 1″/  ½˝-8”/6″, Class 150/ Class 300
  • Liitännät: Laipoin
  • On-Off (Standardi malli) jatkokaralla ja laajennetulla plugilla, saatavissa myös erikoisventtiilinä sisäänvedettävällä plugilla
  • Saatavissa pyynnöstä palkeellisena tai höyryvaipalla (steam jacket) sekä myös säätöventtiilinä (Linearinen ja Tasaprosenttinen)
  • 1.4571(Ruostumaton teräs 316 Ti), muut materiaalit pyynnöstä
  • Runkomateriaali: 1.4571(Ruostumaton teräs 316 Ti), muut materiaalit pyynnöstä
  • Karan ja istukkarenkaan materiaali: 1.4571(Ruostumaton teräs 316 Ti), muut materiaalit pyynnöstä
  • Tiiviste: PTFE  T=200 °C asti, Grafoil T>200 °C
  • Tiiveysluokka: Class IV acc. to DIN IEC 534, muut pyynnöstä
  • Ulostulo joko 45° tai 60° asteen kulmalla
  • Ohjaus: manuaalisena käsipyörällä, pneumaattisella tai sähkötoimisella toimilaitteella
