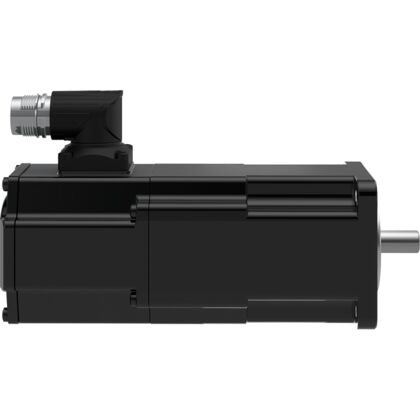

Bosch Rexroth MS2S Standard -synkroniservomoottorit on suunniteltu koneiden servoakseleihin, joissa tarvitaan kompaktia rakennetta ja hyvää dynamiikkaa. Kolmesta runkokoosta ja kahdesta pituudesta koostuva mallisto tarjoaa vaihtoehtoja erilaisiin liikkeenohjaustarpeisiin.

MS2S-servomoottorit soveltuvat esimerkiksi pakkaus- ja elintarvikekoneisiin, kokoonpanoautomaatioon, materiaalinkäsittelyyn, kuljettimiin, intralogistiikkaan sekä paino- ja converting-koneisiin. Niitä voidaan käyttää sekä yksittäisakseleissa että moniakselisissa konejärjestelmissä.

Itsejäähdytteinen rakenne tukee tilaa säästävää toteutusta. ctrlX DRIVE -järjestelmälle optimoitu 18-bittinen absoluuttinen anturi tukee tarkkaa nopeuden ja paikan hallintaa. Yhden kaapelin liitäntä yhdistää moottorin tehon ja palautetiedon, mikä vähentää johdotuksen tarvetta ja asennustyötä. Valinnainen pitojarru mahdollistaa jarrullisen moottoriversion valinnan käyttökohteen mukaan.

Safe Torque Off (STO) -toiminto toteutetaan yhteensopivan käytön kautta. Moottorin valinnassa huomioidaan käyttökohteen kuormitus, nopeus, käyttöjakso ja ympäristöolosuhteet. Myös käämitys, anturi, pitojarru, akseli, liitäntä ja suojaus valitaan sovelluksen vaatimusten perusteella.

Edut

Kompakti vakioservoratkaisu: kolme tilaa säästävää runkokokoa pieniin ja keskisuuriin servoakseleihin.
Selkeä mitoitus: jokaisessa runkokoossa kaksi pituutta, joten momentti voidaan sovittaa kuormaan ilman tarpeetonta ylimitoitusta.
Hyvä ylikuormitettavuus: enimmäismomentti 3,75–22,6 Nm tukee nopeita kiihdytyksiä ja hetkellisiä kuormitushuippuja.
Tarkka takaisinkytkentä: ctrlX DRIVE -järjestelmälle optimoitu 18-bittinen absoluuttinen anturi, tarkkuus ±360 kaarisekuntia.
Yhden kaapelin tekniikka: tehon ja anturitiedon yhteinen liitäntä vähentää kaapelointia, painoa, tilantarvetta ja asennusaikaa.
Valinnainen pitojarru: mahdollistaa pystyakselien ja paikallaan pidettävien kuormien hallitun toteutuksen.
Yhteensopivuus ctrlX DRIVE -järjestelmään: moottori, anturi ja käyttö muodostavat yhtenäisen standardikäyttöjen kokonaisuuden.
Turvallinen momentin poiskytkentä: Safe Torque Off (STO) toteutetaan yhteensopivan servokäytön kautta.
Itsejäähdytteinen rakenne: ei erillistä puhallinta tai nestekiertoa, mikä yksinkertaistaa koneen rakennetta ja huoltoa.
Kustannustehokas valinta: rajattu ja helposti mitoitettava vaihtoehtovalikoima soveltuu tavanomaisiin servokäyttöihin.

Lue lisää Bosch Rexrothin sivuilta>>

Moottorityyppi: kestomagneettitahtimoottori / synkroninen servomoottori.
Runkokoot: MS2S03, MS2S04 ja MS2S05.
Runkopituudet: B ja C jokaisessa runkokoossa.
Enimmäismomentti: 3,75–22,6 Nm; MS2S03 3,75–7,0 Nm, MS2S04 6,3–12,8 Nm ja MS2S05 11,5–22,6 Nm.
Jatkuva/seisontamomentti, ΔT 100 K: 0,73–7,15 Nm; MS2S03 noin 0,93–1,5 Nm, MS2S04 2,1–3,5 Nm ja MS2S05 4,45–7,15 Nm tuotemallista riippuen.
Enimmäisnopeus: enintään 6 000 r/min mallista ja käyttöolosuhteista riippuen.
Jäähdytys: itsejäähdytys.
Roottori: pieni hitausmomentti, optimoitu dynaamisiin standardikäyttöihin.
Anturi: BASIC-tason 18-bittinen absoluuttinen ctrlX SENSEmotor -anturi; ilmoitettu tarkkuus ±360 kaarisekuntia.

Liitäntä: yhden kaapelin liitäntä, käännettävä M17-liitin tuotemallista riippuen.
Akselivaihtoehdot: sileä akseli; akselitiiviste ja muut mekaaniset vaihtoehdot valitun tuotekoodin mukaan.
Pitojarru: saatavana lisävarusteena.
m. Laippakoko: MS2S03 58 mm, MS2S04 82 mm ja MS2S05 98 mm.
Keskityskaulus: MS2S03 40 mm, MS2S04 50 mm ja MS2S05 95 mm.
Akselin halkaisija: MS2S03 9 mm, MS2S04 14 mm ja MS2S05 19 mm.
Kotelointiluokka: tuotemallikohtainen; saatavana IP65-toteutuksia. Tarkistettava valitun tuotekoodin mukaan.
Toiminnallinen turvallisuus: Safe Torque Off (STO) yhteensopivan ctrlX DRIVE -käytön kautta.
Yhteensopiva käyttöjärjestelmä: Bosch Rexroth ctrlX DRIVE.
