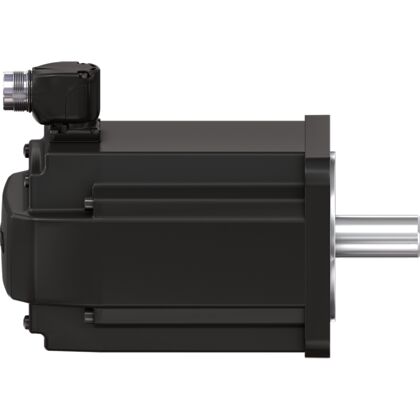

Bosch Rexroth MS2N Performance – synkroniset servomoottorit

Tuotteet | Sähkökomponentit | Bosch Rexroth MS2N Performance – synkroniset servomoottorit

Bosch Rexroth MS2N Performance -synkroniservomoottorit on tarkoitettu teollisuuden koneisiin ja automaatiojärjestelmiin, joissa tarvitaan tarkkaa liikkeenohjausta, suurta dynamiikkaa ja korkeaa tehotiheyttä. Moottorisarja tarjoaa vaihtoehtoja erilaisiin kuormitus- ja suorituskykyvaatimuksiin myös silloin, kun koneen rakenne asettaa rajoituksia moottorin koolle.

MS2N-servomoottoreita käytetään esimerkiksi pakkaus- ja elintarviketeollisuuden koneissa, paino- ja jatkojalostuslinjoilla, kokoonpanoautomaatiossa, materiaalinkäsittelyssä ja intralogistiikassa. Muita käyttökohteita ovat CNC- ja työstökoneet, muovikoneet, robotiikka sekä laser- ja annostelujärjestelmät. Tyypillisiä tarpeita ovat nopeat liikkeet, tarkka paikoitus ja toistettavat liikesyklit.

Moottorin ominaisuudet voidaan sovittaa sovelluksen vaatimuksiin valitsemalla käyttökohteeseen sopiva roottorin hitausmomentti, anturi, akseliratkaisu ja jäähdytys. Näin servomoottori voidaan mitoittaa osaksi koneen liikkeenohjausjärjestelmää. Bosch Rexroth ctrlX DRIVE -käyttöjen kanssa MS2N-moottorit soveltuvat myös vaativiin servosovelluksiin, joissa tarvitaan laajaa käyttöaluetta ja järjestelmän eri osien yhteensopivuutta.

MS2N Performance -sarjasta on saatavana erilaisia kokoonpanoja myös erityisiin käyttöympäristöihin, kuten räjähdysvaarallisiin tiloihin tarkoitettuja ATEX-versioita. Sopiva moottoriversio valitaan sovelluksen kuormituksen, liikeprofiilin, ohjausjärjestelmän ja käyttöympäristön perusteella.

Edut

Korkea tehotiheys: suuri momentti ja suorituskyky kompaktissa asennuskoossa.
Dynaaminen ja tarkka liike: pieni momenttiväre tukee tasaista käyntiä ja toistettavaa prosessilaatua.
Kuormaan sovitettava roottori: pieni tai keskisuuri roottorin hitausmomentti helpottaa akselin mekaanista mitoitusta.
Jopa viisinkertainen ylikuormitettavuus: soveltuu nopeisiin kiihdytyksiin ja suuriin hetkellisiin kuormituksiin moottoriversiosta riippuen.
Yhden kaapelin tekniikka: moottorin tehon ja palautetiedon yhteinen kaapelointi yksinkertaistaa asennusta; valituissa toteutuksissa kaapelipituus on enintään 75 m.
Laaja konfiguroitavuus: useita jäähdytys-, anturi-, pitojarru-, akseli-, liitin- ja tiivistevaihtoehtoja.
Turvallisuusratkaisut: anturivaihtoehtoja turvallisuustasoille enintään SIL3 / PL d kokoonpanosta riippuen.
Laaja käyttöalue: ctrlX DRIVE -järjestelmän kentänheikennys kasvattaa hyödynnettävää momentti–nopeusaluetta.
Teollisuuden vaativiin kohteisiin: saatavana myös erityisiä ATEX-räjähdyssuojattuja versioita.
Industry 4.0 -valmius: moottori toimii käyttöjärjestelmän tietolähteenä verkottuneissa automaatioratkaisuissa.

Lue lisää Bosch Rexrothin sivuilta>>

Moottorityyppi: kestomagneettitahtimoottori / synkroninen servomoottori.
Runkokoot: MS2N03, MS2N04, MS2N05, MS2N06, MS2N07, MS2N10 ja MS2N13.
Runkopituudet: runkokohtaisesti A–F sekä R; saatavuus riippuu runkokoosta.
Enimmäismomentti: sarjassa noin 3,75–692 Nm moottorikoosta ja versiosta riippuen.
Seisontamomentti, ΔT 100 K: itsejäähdytettynä noin 0,9–103 Nm, erillistuuletettuna noin 16,3–300 Nm ja vesijäähdytettynä noin 25–345 Nm; jäähdytystavan saatavuus riippuu runkokoosta.
Ylikuormituskyky: enintään noin viisinkertainen nimelliseen käyttöön nähden, version ja käyttöolosuhteiden mukaan.
Jäähdytys: itsejäähdytys; suuremmissa kokoluokissa vaihtoehtoina myös erillistuuletus ja vesijäähdytys.
Roottorivaihtoehdot: pieni tai keskisuuri hitausmomentti.
Anturit: neljä suorituskykytasoa; valikoimassa yksi- ja monikierroksisia absoluuttisia antureita sekä turvallisuusluokiteltuja vaihtoehtoja enintään SIL3 / PL d.

Liitäntä: yhden kaapelin liitäntä tai erilliset teho- ja anturiliitännät kokoonpanon mukaan; yhden kaapelin ratkaisuissa pituus enintään 75 m valitusta toteutuksesta riippuen.
Akselivaihtoehdot: sileä akseli tai kiilaurallinen akseli; akselitiiviste saatavana valinnan mukaan.
Pitojarru: saatavana moottoriversion mukaan.
Laippakoko: 58, 82, 98, 116, 140, 196 tai 260 mm runkokoosta riippuen.
Akselin halkaisija: 9/11, 14, 19, 24, 32, 38 tai 48 mm runkokoosta riippuen.
Kotelointiluokka: kokoonpanokohtainen, tyypillisesti IP64 tai IP65; tarkistettava valitun tuotekoodin mukaan.
Räjähdyssuojaus: erityisiä ATEX-versioita saatavana.
Yhteensopiva käyttöjärjestelmä: Bosch Rexroth ctrlX DRIVE; kentänheikennys laajentaa käyttöaluetta.
