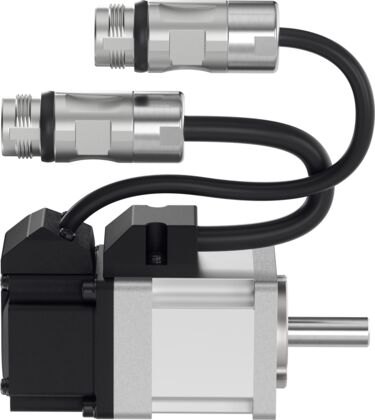

Bosch Rexroth MS2M Ultra Compact – synkroniset servomoottorit

Tuotteet | Sähkökomponentit | Bosch Rexroth MS2M Ultra Compact – synkroniset servomoottorit

Bosch Rexroth MS2M Ultra Compact on kompakti synkroninen servomoottori sovelluksiin, joissa tarvitaan tarkkaa liikkeenohjausta, nopeaa dynamiikkaa ja vähän asennustilaa vievää rakennetta. Pieni koko ja suuri tehotiheys helpottavat servomoottorin integrointia koneisiin, joissa tila ja paino asettavat vaatimuksia mekaniikan suunnittelulle.

MS2M-servomoottorit soveltuvat esimerkiksi elektroniikka- ja kokoonpanoautomaatioon, pakkauskoneisiin, materiaalinkäsittelylaitteisiin sekä laboratorio- ja testausjärjestelmiin. Niitä voidaan käyttää myös robotiikan apuakseleissa ja muissa koneautomaatiosovelluksissa, joissa tarvitaan tarkkaa paikanhallintaa ja nopeita, toistuvia liikkeitä.

Pieni roottorin hitausmomentti tukee nopeita kiihdytyksiä ja jarrutuksia. Optinen absoluuttinen anturi mahdollistaa paikan ja nopeuden tarkan takaisinkytkennän osana servojärjestelmän liikkeenohjausta. Itsejäähdytteinen rakenne yksinkertaistaa koneen toteutusta, ja IP65-kotelointiluokka mahdollistaa käytön pölyisissä ja vesisuihkuille altistuvissa teollisuusympäristöissä soveltuvissa asennusolosuhteissa.
Bosch Rexroth MS2M Ultra Compact -servomoottorit ovat huoltovapaa vaihtoehto tilaa säästäviin ja dynaamisiin liikkeenohjaussovelluksiin. Mallistossa on eri runkokokoja sekä vaihtoehtoja esimerkiksi akselille, anturille ja pitojarrulle. Moottorin valinnassa on tärkeää varmistaa yhteensopivuus käytettävän säätimen kanssa sekä soveltuvuus sovelluksen kuormitukseen ja käyttöolosuhteisiin.

Edut

Erittäin kompakti rakenne: lyhyt kokonaispituus ja pienennetyt laippamitat helpottavat sijoitusta ahtaisiin koneisiin.
Suuri tehotiheys: mekaaninen jatkuva teho enintään 1 000 W pienessä moottorikoossa.
Dynaaminen liike: pieni roottorin hitausmomentti tukee nopeita kiihdytyksiä ja lyhyitä työjaksoja.
Tarkka takaisinkytkentä: optiset 23-bittiset yksi- ja monikierrosabsoluuttianturit.
IP65-suojaus: soveltuu teollisiin koneympäristöihin, kun asennus- ja liitäntävaatimukset täyttyvät.
Valinnainen pitojarru: saatavana kuorman hallittuun paikallaanpitoon.
Huoltovapaa rakenne: vähentää säännöllisen moottorihuollon tarvetta.
Itsejäähdytys: ei erillistä puhallinta tai nestejäähdytystä, mikä yksinkertaistaa konerakennetta.
Kompaktit pistokeliitännät: erilliset teho- ja anturiliitännät helpottavat asennusta rajalliseen tilaan.
Järjestelmäyhteensopivuus: FN-käämitykset on sovitettu XCS2-F Cs -säätimille ja 3 × 230 V AC -nimellisjännitteelle.

Lue lisää Bosch Rexrothin sivuilta >>

Moottorityyppi: kestomagneettitahtimoottori / synkroninen servomoottori.
Runkokoot: MS2M02, MS2M03 ja MS2M04.
Runkopituudet: A ja B runkokoosta riippuen.
Mekaaninen jatkuva teho: enintään 1 000 W.
Enimmäismomentti: sarjassa noin 0,48–9,55 Nm tuotemallista riippuen.
Seisontamomentti, ΔT 60 K: sarjassa noin 0,16–3,18 Nm tuotemallista riippuen.
Enimmäisnopeus: enintään 6 000 r/min.
Jäähdytys: itsejäähdytys.
Roottori: pieni hitausmomentti.
Anturit: optinen 23-bittinen yksi- tai monikierrosabsoluuttianturi mallista riippuen.

Sähköliitäntä: erilliset kompaktit pistokeliitännät teholle ja anturille.
Akselivaihtoehdot: sileä akseli tai kiilaurallinen akseli tuotemallin mukaan; saatavana ilman akselitiivistettä.
Pitojarru: saatavana pitojarrulla tai ilman.
Laippakoot: MS2M02 38 mm, MS2M03 60 mm ja MS2M04 80 mm.
Keskityskaulus: MS2M02 30 mm, MS2M03 50 mm ja MS2M04 70 mm.
Akselin halkaisija: MS2M02 8 mm, MS2M03 14 mm ja MS2M04 19 mm.
Kotelointiluokka: IP65.
Käyttölämpötila: 0…+40 °C nimellisarvoilla.
Asennuskorkeus: enintään 1 000 m nimellisarvoilla.
Säädinyhteensopivuus: FN-käämityskoodit XCS2-F Cs -säätimille, nimellisjännite 3 × 230 V AC; suurempi verkon nimellisjännite ei ole sallittu.
