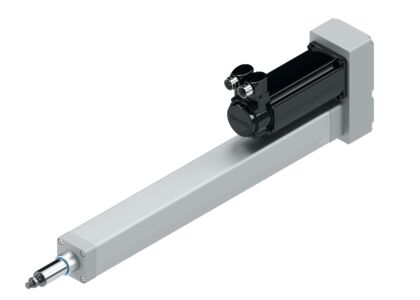

Bosch Rexroth EMC sähkömekaaniset sylinterit

Tuotteet | Mekaaninen liike | Bosch Rexroth EMC sähkömekaaniset sylinterit

Bosch Rexroth EMC on sähkömekaaninen sylinterisarja koneiden ja tuotantolaitteiden hallittuun lineaariliikkeeseen. Kuularuuvikäyttö mahdollistaa liikkeen tarkan paikoituksen ja toistettavuuden, kun sovelluksessa tarvitaan sähköisesti ohjattavaa voimaa, nopeutta ja liikettä.

EMC-sylintereitä voidaan käyttää esimerkiksi puristus-, muovaus-, leikkaus-, lävistys-, taivutus-, annostelu- ja täyttösovelluksissa sekä nosto- ja käsittelyjärjestelmissä. Tyypillisiä käyttökohteita ovat koneenrakennus, pakkauslinjat ja muu tehdasautomaatio. Sähkömekaaninen käyttö tarjoaa vaihtoehdon pneumaattisille ja hydraulisille sylintereille sovelluksissa, joissa liikkeen sähköinen ohjaus ja säädettävyys ovat keskeisiä vaatimuksia.

Sylinterin anodisoitu alumiinirunko ja ruostumattomasta teräksestä valmistettu männänvarsi muodostavat rakenteen teollisuuskäyttöön. Sisäänrakennettu kiertymisenesto ja erilaiset voiteluvaihtoehdot mahdollistavat kokoonpanon sovittamisen käyttökohteen vaatimuksiin. Saatavana on myös korroosionkestävä IP65+R-versio.

EMC-sarjaan kuuluu useita runkokokoja ja isku-, voima- sekä nopeusvaihtoehtoja. Moottorin asennus voidaan toteuttaa ilman moottorikiinnitystä, linjalaipalla tai rinnakkaisella hihnakäytöllä. Näin sylinteri voidaan sovittaa erilaisiin konekonsepteihin ja moottoriratkaisuihin. Mallin mitoituksessa huomioidaan sovelluksen vaatima voima, liikkeen nopeus, iskunpituus, käyttöympäristö ja voitelutarve.

Edut

Tarkka, hallittu ja dynaaminen sähkömekaaninen lineaariliike
Energiatehokas vaihtoehto pneumaattisille ja hydraulisille sylintereille
Sähköinen ohjaus mahdollistaa paikan, nopeuden ja liikeprofiilin tarkan hallinnan
Kompakti, anodisoitu alumiinirunko ja ruostumattomasta teräksestä valmistettu männänvarsi
Bosch Rexrothin oma kuularuuvi ja sisäänrakennettu kiertymisenesto
Saatavana elinikäisellä voitelulla kevyisiin käyttökohteisiin sekä useilla jälkivoiteluvaihtoehdoilla
IP54-, IP65- ja korroosionkestävä IP65+R-vaihtoehto
Monipuoliset moottori- ja asennusvaihtoehdot eri konekonsepteihin
Sovitettavissa eri valmistajien moottoreihin
Nopea mitoitus ja konfigurointi Bosch Rexrothin LinSelect- ja verkkotyökaluilla

Lue lisää Bosch Rexrothin sivuilta>>

Tuotetyyppi: EMC sähkömekaaninen sylinteri
Käyttömekanismi: kuularuuvi, tarkkuusluokka T7; T5 saatavana pyynnöstä
Koot: EMC-032, -040, -050, -063, -080, -100 ja -100-XC
Kuularuuvin halkaisija: 12–50 mm; nousuvaihtoehdot 5–40 mm koon mukaan
Tyypillinen käyttövoima-alue: 0,1–30 kN mallista riippuen
Maksimivoima: 1,2–56 kN mallista riippuen

Suurin nopeus: enintään 2,5 m/s mallista riippuen
Iskunpituus: 30–1 500 mm mallista riippuen
Runkokoko: 47–115 mm
Runko: anodisoitu alumiini; sileä ja helposti puhdistettava rakenne
Männänvarsi: ruostumaton teräs
Suojausvaihtoehdot: IP54, IP65 ja IP65+R
Moottoriasennus: ilman moottorikiinnitystä, linjalaipalla tai rinnakkaisella hihnakäytöllä
