AQ6373E-spektrianalysaattori

Tuotteet | Mittaus ja testaus | AQ6373E-spektrianalysaattori

Yokogawan huippuluokan spektrianalysaattori näkyvän valon aallonpituuksille 350-1200 nm.

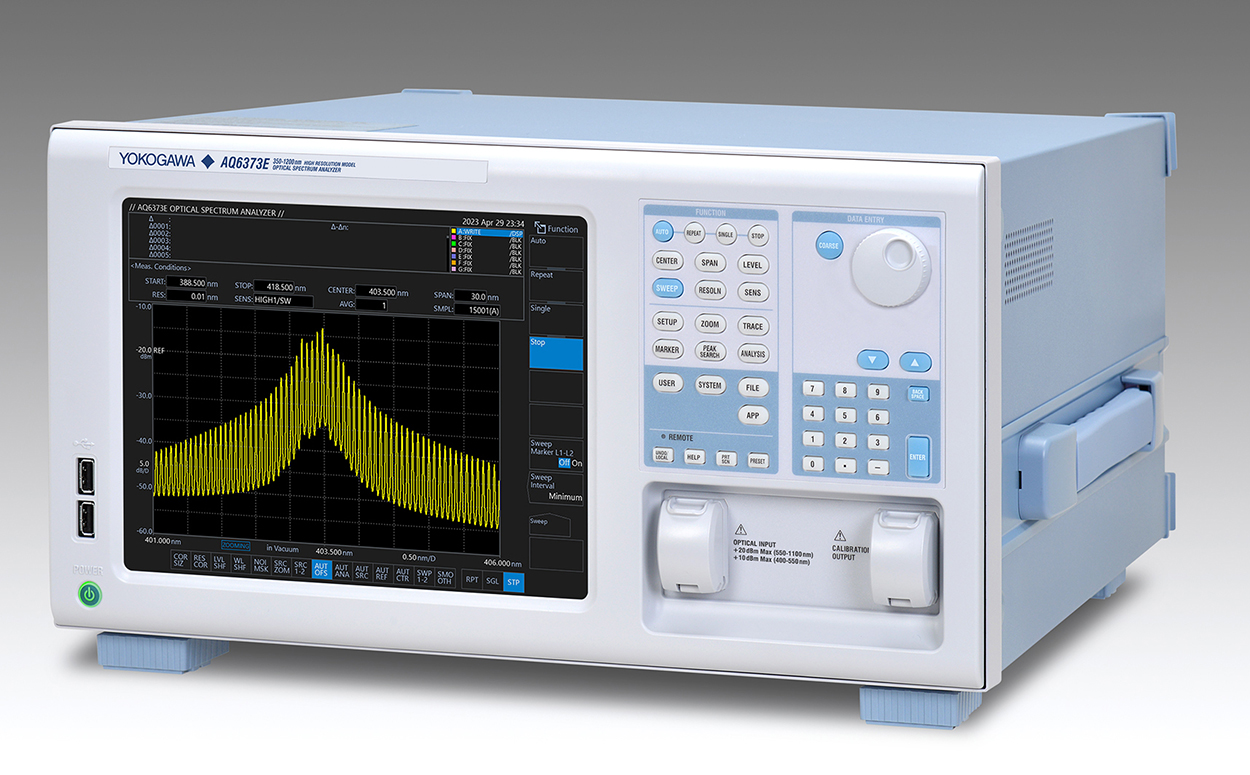

Yokogawan AQ6373E näkyvän aallonpituuden optinen spektrianalysaattori tarjoaa nopean ja tarkan analyysin lyhyille aallonpituuksille 350 – 1200 nm.

Kolmen eri versionsa avulla tämä monipuolinen spektrianalysaattori nopeuttaa lyhyen aallonpituuden laserien, passiivisten komponenttien ja LEDien kehitystä sekä valmistusta. Kuten myös laitteiden, jotka käyttävät näitä komponentteja biolääketieteeseen, materiaalin käsittelyyn, kulutustuotteisiin ja telekommunikaation liittyvillä markkinoilla.

Lyhyen aallonpituusalueen sovelluksiin on saatavilla kolme eri mallia: Standard, High Resolution ja Limited.

Aallonpituusalue: 350 – 1200 nm (kaikki mallit)
Aallonpituusresoluutio
- Standard: 0.02 nm – 10 nm
- High Resolution: 0.01 nm – 10 nm (0.01 nm 350 – 600 nm)
- Limited: 0.1 nm – 5 nm
Aallonpituustarkkuus
- Standard: ±0.05 nm (633 nm), ±0.2 nm (400 – 1100 nm)
- High Resolution: ±0.05 nm (633 nm), ±0.2 nm (400 – 1100 nm)
- Limited: ±0.05 nm (633 nm), ±0.2 nm (400 – 1100 nm)
Dynaaminen alue
- Standard: 60 dB (λPK ± 0.5 nm)
- High Resolution: 60 dB (λPK ± 0.5 nm)
- Limited: 45 dB (λPK ± 0.5 nm)
Herkkyys
- Standard: 100 dB (-80 – +20 dBm)
- High Resolution: 100 dB (-80 – +20 dBm)
- Limited: 90 dB (-70 – +20 dBm)

Mittausalue
- Standard: 100 dB (-80 – +20 dBm)
- High Resolution: 100 dB (-80 – +20 dBm)
- Limited: 90 dB (-70 – +20 dBm)
Maksimi turvallinen sisääntuloteho: +20 dBm (550 – 1100 nm), +10 dBm (400 – 550 nm) (kokonaislähtöteho)
Yksimuoto-, monimuoto- ja large-core-kuidut
Sisäänrakennettu optinen säätölähde
Aallonpituuskalibrointi ulkoisen referenssiähteen avulla
Erilaisia analyysitoimintoja, mukaan lukien värianalyysi näkyvällä alueella (VIS)
