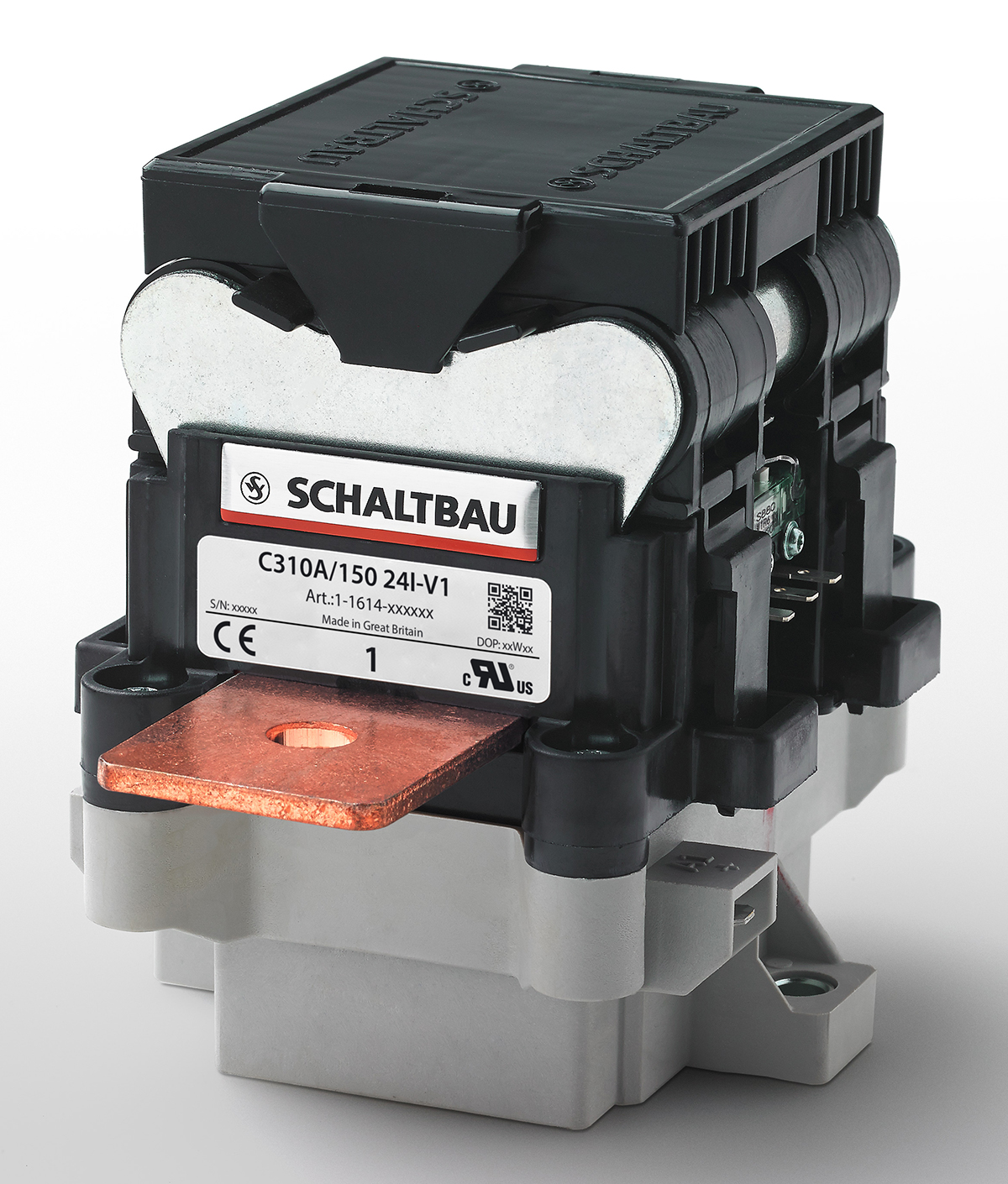

C310 kaksisuuntainen DC-kontaktori

C-310 kompakti yksinapainen NO-kontaktorit vaihto- ja tasavirralle (kaksisuuntainen). Jännitteen kesto jopa 1 500 V asti. Jatkuva virrankesto 500 ampeeria ja lyhytaikainen virta jopa 3 000 ampeeria/1s.

Kaksisuuntaiset DC-kontaktorit kykenevät kytkemään suuria tehoja pienestä koosta huolimatta. Jopa 2 500 ampeerin sulkeutumiskapasiteetillaan kompakti kontaktori soveltuu vaativiinkin sovelluksiin. C310 sarjasta löydät versiot 150A, 300A ja 500A tarpeeseen. Oikosulun sattuessa kontaktori kestää jopa 3 000 ampeeria 1 sekunnin ajan ilman koskettimien kiinnihitsausta. Tästä syystä kontaktori toimii luotettavasti ja katkaisee tarvittaessa suuret virrat virran suunnasta riippumatta (Bidirectional). Tämä täysi kaksisuuntaisuus on tärkeää järjestelmissä, joissa on lataus- ja purkuprosessi, kuten akkuverkoissa tai sähköajoneuvoissa. Muita tyypillisiä sovellusalueita ovat taajuusmuuttajien DC-piiri, aurinkosähköjärjestelmien yhdistelmärasiat tai akkuvarastojen hallinta.

Edut

  • Kompaktit mitat – korkea nimellisjännite Ui jopa 1500 volttia.
  • Suuri jatkuvavirta Ith, jopa 500 ampeeria.
  • Kytkentä kapasiteetti Icm jopa 2500 ampeeria.
  • Lyhytaikainen virrankesto Icw jopa 2500 ampeeria
  • Täysi kaksisuuntaisuus – luotettava katkaisukyky vaativissakin sovelluksissa.
  • Apukosketin peilikontakti toiminnolla (mekaanisesti kiinni pääkoskettimessa).
