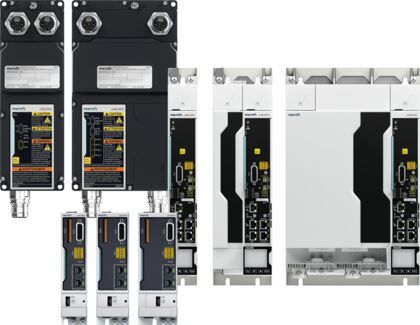

Bosch Rexroth ctrlX DRIVE on modulaarinen servokäyttöjärjestelmä teollisuuskoneiden ja tuotantolinjojen liikkeenohjaukseen. Järjestelmä soveltuu sekä yksittäisten servoakselien toteutukseen että useita akseleita sisältäviin koneisiin, joissa tarvitaan tarkkaa ja dynaamista liikkeenhallintaa.

ctrlX DRIVE -tuoteperhe sisältää yksi- ja kaksiakselisia inverttereitä, konverttereita, DC/DC-muuntimia sekä syöttöyksiköitä. Näistä voidaan muodostaa sovelluksen teho- ja energiantarpeeseen sopiva kokonaisuus. Yhteinen DC-välipiiri mahdollistaa energian jakamisen akseleiden välillä, ja regeneratiivisilla syöttöyksiköillä jarrutusenergiaa voidaan palauttaa sähköverkkoon.

Servokäyttöjä voidaan hyödyntää esimerkiksi pakkaus- ja elintarviketeollisuuden koneissa, kokoonpanoautomaatiossa, materiaalinkäsittelyssä, robotiikassa sekä CNC- ja työstökoneissa. Multi-Ethernet-liitännät tukevat integrointia erilaisiin automaatiojärjestelmiin, ja Multi-Encoder-vaihtoehto laajentaa yhteensopivuutta eri moottorien ja anturien kanssa.

Vakiona oleva Safe Torque Off (STO) mahdollistaa moottorin tuottaman vääntömomentin turvallisen poistamisen. ctrlX DRIVEplus -mallien valinnaiset SafeMotion-toiminnot tarjoavat laajennettuja turvallisuusominaisuuksia valitun kokoonpanon mukaan.

Käyttöönottoa, parametrien hallintaa ja diagnostiikkaa varten on saatavana ctrlX DRIVE Engineering -ohjelmisto. Bosch Rexroth ctrlX DRIVE tarjoaa joustavan perustan servokäyttöjen suunnitteluun, kun järjestelmän rakenne, moottorit, tiedonsiirto ja turvallisuustoiminnot mitoitetaan koneen vaatimusten mukaisesti.

Edut

Erittäin kompakti modulaarinen rakenne: invertterien ja konvertterien tilantarve on valmistajan mukaan jopa 50 % aiempaa pienempi.
Skaalautuva järjestelmä: yksiakselisista ratkaisuista monimutkaisiin moniakselisiin koneisiin ilman arkkitehtuurin vaihtoa.
Laaja tehoalue: tuoteperhe kattaa käyttöratkaisut noin 0,2–100 kW.
Joustava laitevalikoima: yksi- ja kaksiakseliset invertterit ja konvertterit, DC/DC-muuntimet sekä tasasuuntaavat ja regeneratiiviset syöttöyksiköt.
Nopea säätö: virta-, nopeus- ja paikkasäätöpiirien lyhyet sykliajat tukevat tarkkaa ja dynaamista liikettä.
Avoin tiedonsiirto: Multi-Ethernet tukee muun muassa EtherCATia, Sercos III:a, PROFINET IO:ta ja EtherNet/IP:tä kokoonpanosta riippuen.
Laaja anturituki: AcuroLink vakiona sekä valinnainen Multi-Encoder resolverille, Hiperfacelle, EnDat 2.2:lle ja 1 Vpp -antureille.
Integroidut turvallisuustoiminnot: STO vakiona ja ctrlX DRIVEplus -mallien SafeMotion-vaihtoehdot turvalliseen pysäytykseen ja liikkeen valvontaan.
Energiatehokas kokonaisuus: yhteinen DC-välipiiri ja regeneratiivinen syöttö mahdollistavat jarrutusenergian hyödyntämisen.
Tehokas käyttöönotto: ctrlX DRIVE Engineering tarjoaa ohjatut toiminnot, oskilloskoopin, diagnostiikan ja taajuusvasteanalyysin.

Lue lisää Bosch Rexrothin sivuilta>>

Tuotetyyppi: modulaarinen servokäyttöjärjestelmä.
Laiteperheet: XCS- ja XCD-konvertterit, XMS- ja XMD-invertterit sekä XVE- ja XVR-syöttöyksiköt; tarkka saatavuus riippuu suorituskykyluokasta ja järjestelmärakenteesta.
Akselirakenne: yksi- ja kaksiakseliset laitteet sekä modulaariset moniakselijärjestelmät.
Tehoalue: noin 0,2–100 kW koko ctrlX DRIVE -tuoteperheessä.
Moottorien momenttialue: yhteensopivilla servomoottoreilla noin 0,5–692 Nm.
Virta-alue: cabinet-free-mallistossa yksiakselisten invertterien enimmäisvirta on enintään 54 A ja kaksiakselisten enintään 30 A mallista riippuen; kaappilaitteiden virta-arvot ovat laitekohtaisia.
Syöttöratkaisut: tasasuuntaavat ja verkkoon energiaa palauttavat syöttöyksiköt sekä yhteinen DC-välipiiri.
Tiedonsiirto: Multi-Ethernet, kuten Sercos III, EtherCAT, PROFINET IO, EtherNet/IP ja Modbus TCP/IP laite- ja ohjelmistoversion mukaan.
Anturiliitäntä: AcuroLink vakiona; valinnainen Multi-Encoder resolverille, Hiperfacelle, EnDat 2.2:lle ja 1 Vpp -antureille.
Vakio-I/O: viisi digitaalituloa, joista kaksi voidaan käyttää mitta-antureille; yksi konfiguroitava digitaalinen tulo/lähtö, yksi analogiatulo ja yksi käyttövalmis-relelähtö.

Säätösyklit: virtasäätö 62,5 µs, nopeussäätö 125 µs ja paikkasäätö 125 µs.
Perusturvallisuus: Safe Torque Off (STO) vakiona.
Laajennettu turvallisuus: ctrlX DRIVEplus -malleihin valinnainen SafeMotion SafetyLink- tai FSoE-tiedonsiirrolla; turvallisuustaso enintään SIL3 valitusta kokoonpanosta ja turvallisuustoiminnosta riippuen.
Runtime: ctrlX DRIVE Runtime vakiona; Productivity- ja Technology Function -laajennukset optiona.
Ohjaustoiminnot: momentti-, nopeus- ja paikkasäätö, käytön sisäinen interpolointi sekä enintään 64 valmiiksi määriteltävää paikoituslohkoa.
Suunnitteluohjelmisto: ctrlX DRIVE Engineering, jossa ohjattu käyttöönotto, parametrien hallinta, diagnostiikka, LogAnalyzer, oskilloskooppi ja taajuusvasteanalyysi.
Rakenneleveydet: modulaaristen kaappilaitteiden rakenneleveydet noin 50–350 mm teholuokasta riippuen.
Asennusympäristö: kaappimallit ohjauskaappiin; saatavana myös IP65-luokiteltu cabinet-free-tuoteperhe.
Cabinet-free-topologia: enintään 100 käyttöä samassa linjassa ja kokonaispituus enintään 200 m valmistajan ilmoituksen mukaan.
Moottoriyhteensopivuus: Bosch Rexroth MS2N-, MS2S-, MS2M- ja muut soveltuvat servomoottorit valitun käyttölaitteen ja anturiliitännän mukaan.
